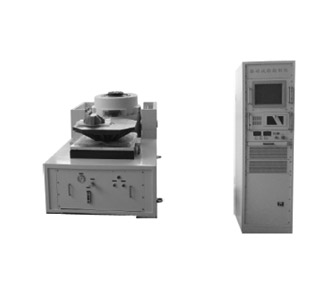

电动式振动试验机

         电动振动试验系统,广泛适用于国防、航空、航天、通讯、电子、汽车、摩托车、家电等行业。根据需要,可为用户提供适应各类环境的综合试验装置。该类型设备适用于发现早期故障,模拟实际工况考核和结构强度试验,本系列产品应用范围广泛、适用面宽、试验效果显着、可靠。
  • 设备特点
  • 产品规格
  • 控制系统
  • 应用范围
  • 资料下载
■ 强制风冷
■ 正弦激振力范围:1kN~70kN
■ 随机与正弦激振力 1:1
■ 两倍的正弦冲击力
■ 位移峰峰值25mm、40mm 或 51mm
■ 轻质动圈,优化设计,耐振性能强
■ 耳轴气囊隔震效果好
■ 中心气囊承载能力强,低频性能好
■ 双磁路设计,漏磁低,磁场均匀
■ 可配置水平滑台
■ 正弦、随机、冲击等试验功能
■ 风机冷却效果好,噪音低
■ 高效率、高可靠性功率放大器

型号

激振力

频率范围

动圈重量
(Mo)

最大加速度
a)

最大位移
D)

最大速度
V)

最大负载

工作台面
尺寸

最大正弦
激振力N

随机激振力
Nrms

Hz

kg

G

Mmp-p

cm/s

kg

mm

HV-100-A-25

980

784

5~4500

2.0

50

25

175

70

∫110

HV-150-A-25

1470

1176

5~4500

2.0

75

25

115

70

∫110

HV-200-A-25

1960

1560

5~4500

2.0

100

25

175

70

∫110

HV-300-D-25

2940

2352

5~4000

2.8

100

25

110/170

120

∫150

HV-600-D-25

5880

4704

5~3000

5.8

100

25

80/140

200

∫200

HV-1000-D-25

9800

7840

5~3000

8.5

120

25

140

117

∫200


大位移量规格

HV-200-A-40

1960

1568

22000

8.0

25

40

70

130

224

HV-300-D-40

2940

2352

22000

8.0

37

40

100

130

224

HV-600-D-51

5880

4704

22000

12.0

50

51

100

300

230

HV-1000-D-51

9800

7840

53000

9.5

104

51

140

140

200

HV-1500-D-51

14700

11760

53000

18.0

80

51

185

300

280

HV-2000-D-51

19600

19600

53000

18.0

100

51

185

300

280

HV-3000-D-51

29400

29400

52500

25.0

100

51

150

500

320

HV-3600-D-51

35000

35000

52500

35.0

100

51

180

500

440

HV-4500-D-51

44000

44000

52200

50.0

90

51

180

800

440

HV-5000-D-51

49000

49000

52200

52.0

100

51

180

1000

440


垂直扩展台面                                                                                水平滑台

型号

台面尺寸

台面重量

频率上限

镁合金    铝合金

HVT-0303

315×315×30

5.8

8.5

1000

HVT-0404

400×400×30

9

13

600

HVT-0505

500×500×40

10.4

15

500

HVT-0606

630×630×45

12.5

19

360

HVT-0808

800×800×70

30

45

350

HVT-1010

1000×1000×110

78

110

350

HVT-1515

1500×1500×200

200

300

200

HVT-300

¢300

2.5

3.7

2000

HVT-500

¢500

6.5

8.3

1500

型号

台面尺寸

运动部件重量(kg)

频率上限

HVT-0303

300×300

8.5

1000

HVT-0404

400×400

14.5

1500

HVT-0505

500×500

25

1000

HVT-0606

600×6000

65

2000

HVT-0808

800×8000

103

1500

HVT-1010

1000×1000

155

1500

HVT-1212

1200×1200

202

1200

HVT-1515

1500×1500

315

1000



振动试验系统选型计算及要素:
      振动试验系统的选型需掌握已有的实验条件,根据公式对最大激振力,最大位移、最大加速度、最高频率等参数进行充分计算及评估方可决定选型,选型要点如下:
* 正弦激振力的计算:
F=(Mo+Mt+ML)a
F:Exciting Force激振力   N(kgf)
Mo:Weight of Armature 动圈重量  kg
台面及夹具重量              kg
         ML:Weight of specimen  时间重量 kg
         A: Acceleration 加速度 G(m/s2)
               (G=9.8 m/s2)
         如安装试件需用到夹具,需考虑夹具的重量及夹具的共振频率)

* 频率、位移、加速度相互关系:
A=【(2πf)2/1000】D[m/sec2]       A:Acceleration加速度m/sec2
V=【(2πf)/1000】D[m/sec]        D:Displacement 单峰值 mm
                                  F:Frequency 频率 Hz
通过上述公式对关键进行计算可得到最大位移及最大加速度。

* 扩展台面应根据包装尺寸决定台面大小,并要台面强度能够满足最高上限频率要求。
* 随机振动激振力需通过均方根加速度进行计算:
Fref=((Mo+Mt+ML)aref     Fref:Random force 随机激振力kgf
Aerf:均方根加速度

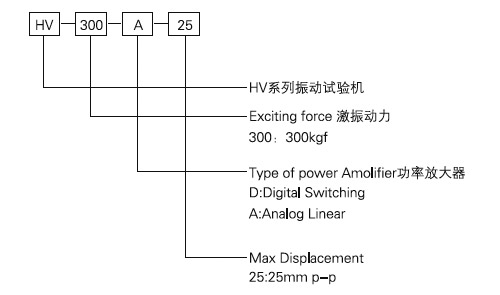

* 型号说明 Basic System Model NO

振动控制器(SUPER-2, ECON,USA)
1. 系统性能
SUPEP-2振动控制器是一台基于双变DSP结构的高性能振动控制器,控制软件运行在Windows 2000/XP下,合理的分布式和低噪音设计技术保证了系统具有高的控制动态范围和控制精度。自动产生WORD实验报告,信号与数据的显示、储存,定义试验参数和控制目标谱,以计算表及流程图的形式规则试验运行的进程。

* 输入

   通道数:2个同步输入通道
电压范围:±10V的峰值电压
分辨率:24位模数转换(ADC)
滤波:每通道独立的模拟和数字抗混叠滤波器
动态范围:120dB
信号调理:电压、内置了ICP恒流源和电荷放大器
  信噪比:大于110dB

* 输出

   通道数:1道
分辨率:24位数模转换(DAC)
滤波:每通道独立的模拟和数字滤波器消除非线性相变和影像
动态范围:大于110dB

2.  正弦性能指标
* 控制参数
频率:1Hz~5000Hz
操作模式:手动、自动
扫频速率:线性扫频:0 ~6000Hz/min;
对数扫频:0 ~100 Octaves/min,
固定带宽:(带宽为1 ~500Hz)
*控制性能
动态范围:95dB
*驱动信号
提供模拟质量的正弦扫频信号
波形失真度:<0.3%
信噪比大于100dB
*驻留参数
频率:设置驻留的频率
持续时间:循环次数,时间
*目标谱Reference Profile
分辨率:最大2048点
交越点:以量级或斜率定义,交越点数不受限制
有效性检查:自动检查所定义交越点的有效性
工程单位:英制、米制
3.随机性能指标(OPTION)
*控制参数
频率范围:从0到36.5,75,150,300,600,1200,2400Hz,4800Hz
分辨率:100,200,400,800,1600谱线
控制策略:单通道控制
*控制性能
动态范围:85dB
控制精度:±1dB
*目标谱
交越点:以量级或斜率定义,交越点数不受限制
有效性检查:自动检查所定义交越点的有效性
RMS容差限:基于容差谱自动计算或用户手动设定
工程单位:英制、米制
*驱动信号
连续的高斯随机信号
典型冲击性能指标
* 控制参数
 频率范围:0~21,000Hz
 脉冲延迟:0~1000s
 平均数:1~500
* 目标波形
脉冲类型:半正弦、钟型波、前锋锯齿波、后峰锯齿波、三角波、矩波、梯形
显示:自动显示加速度、速度、位移波形,以及振动台极限
* 试验运行
运行模式:手动、自动
4.  典型冲击控制
典型冲击控制实现瞬态波形的闭环控制,所有的输入通道均同步。
脉冲类型:半正弦、钟型波、前锋锯齿波、后峰锯齿波、三角形、矩形、梯形
脉冲时间:0.5~3000ms
频率范围:0~21,000Hz
帧大小:128 to 8192点或自动优化
补偿方法:前后脉冲补偿、后脉冲补偿

● 电子、电工、化工、涂料、塑料、航天航空、军工、科研;
● 光电业、电子通讯业、半导体业、电器电机业、航天工业等领域
资料下载:

中文操作说明书
英文操作说明书
设备维护保养指导书
